重慶國際生物城創新中心項目

2#、3#樓及天橋、網架鋼結構工程

建設單位：中化學交通建設集團建筑工程有限公司

工程性質：施工總承包

地理位置：重慶市巴南區麻柳大道與天池大道交叉口東北170米

總體工程規模：本工程位于重慶市巴南區木洞鎮高峰湖公園南側，西

側為市政道路天池大道，南側為市政道路麻柳大道，地理位置優越、交通

便利。本工程地上部份由四個地上單體建筑和地下車庫組成，分別為 1#展

廳、2#城市會客廳、3#酒店、4#配套商業以及 5#地下車庫（一層）。本工

程總建筑面積為 90427.39m2，其中地下建筑面積 24227.49m2，地上建筑總

面積 66199.90m2。

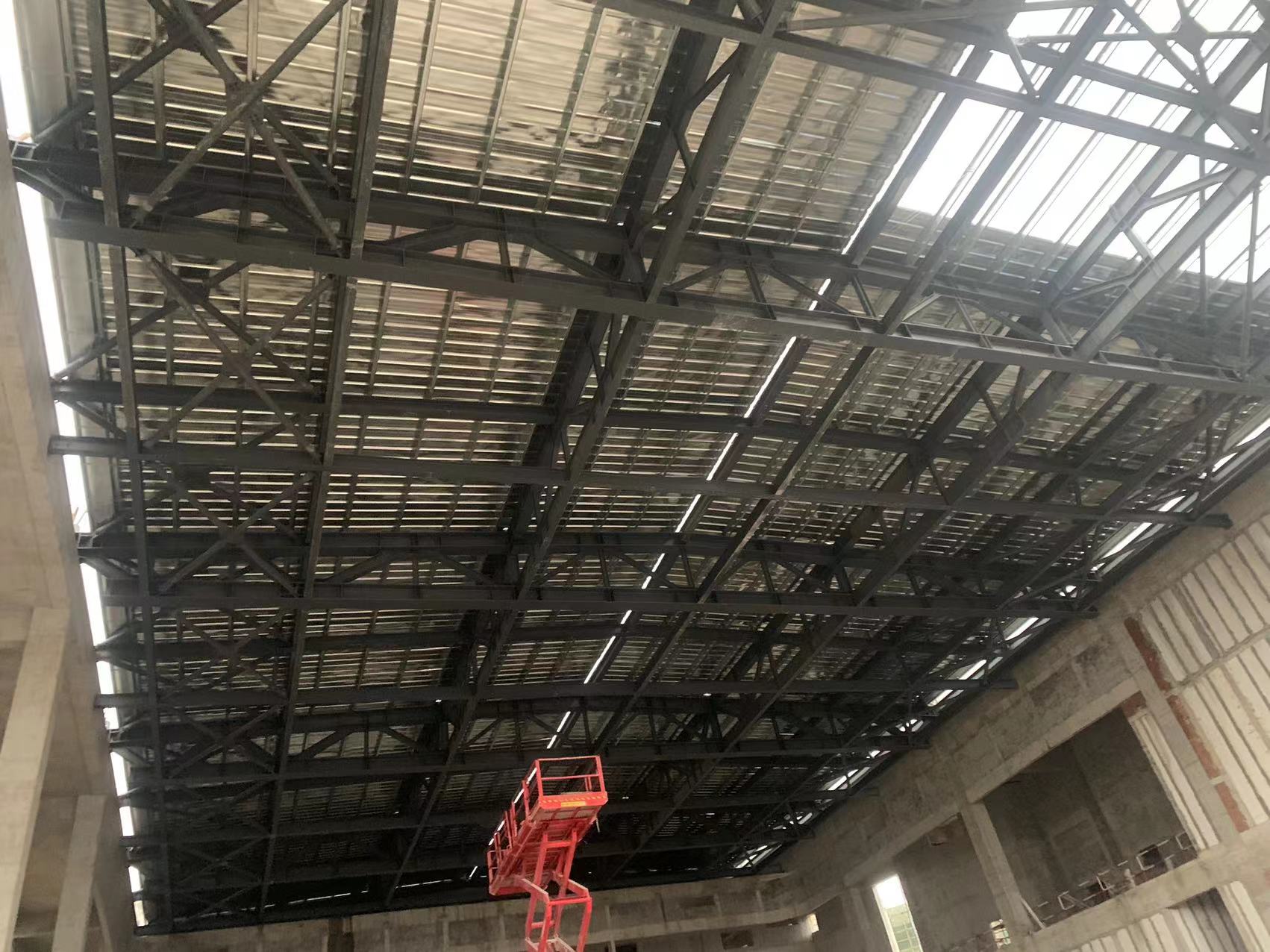

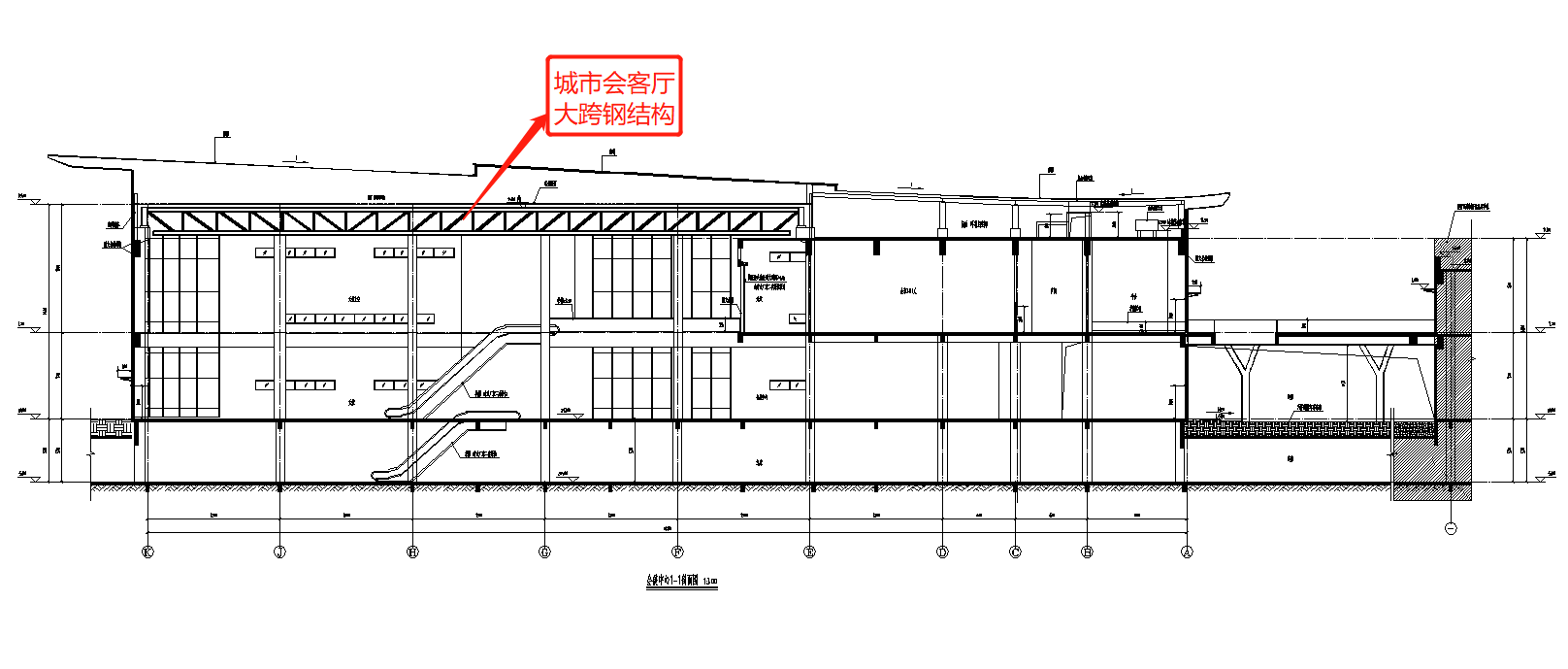

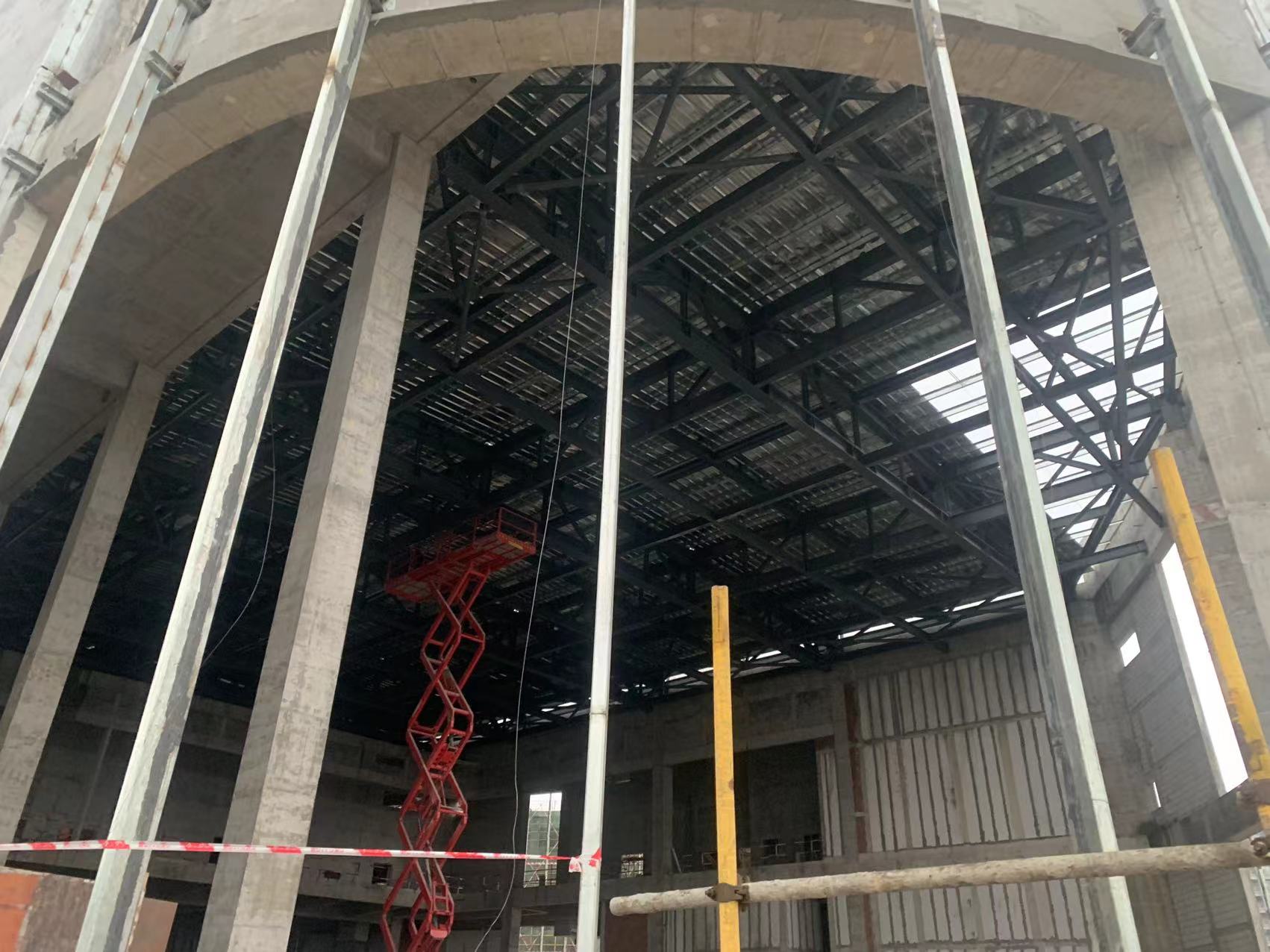

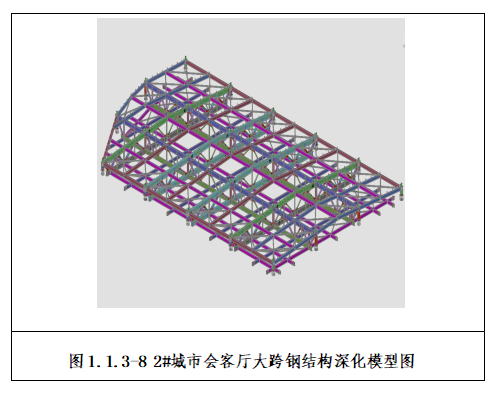

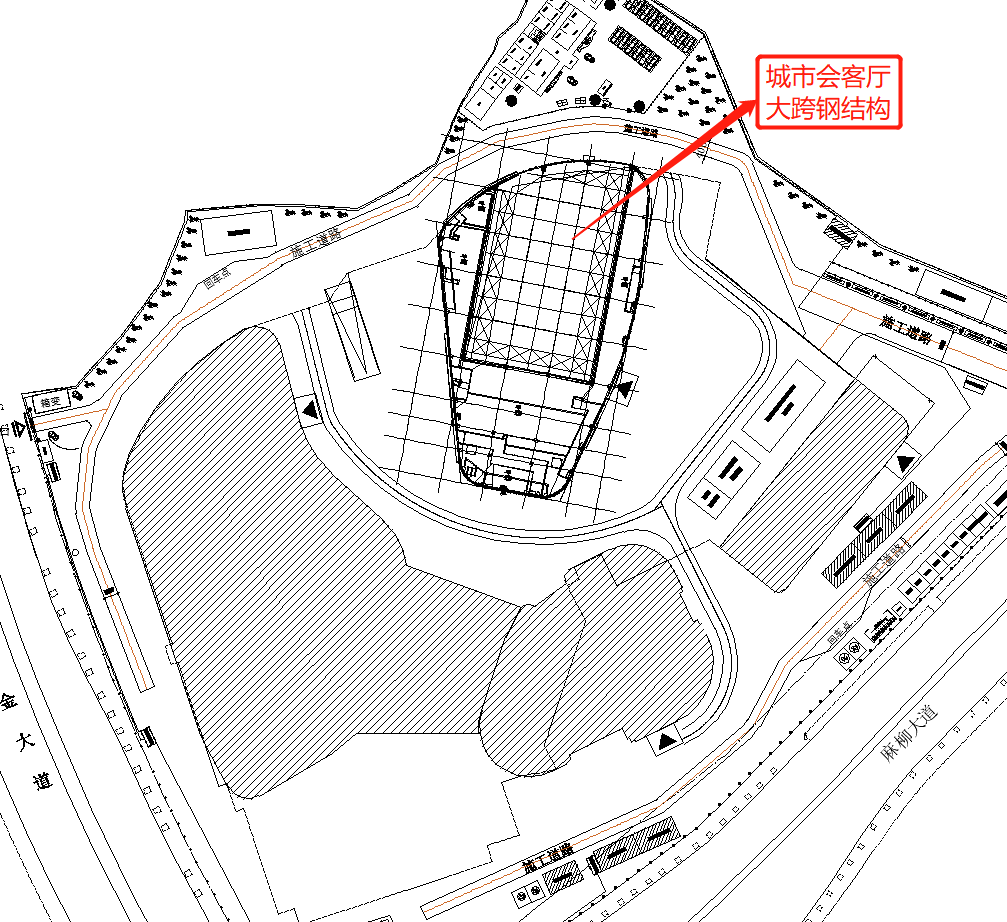

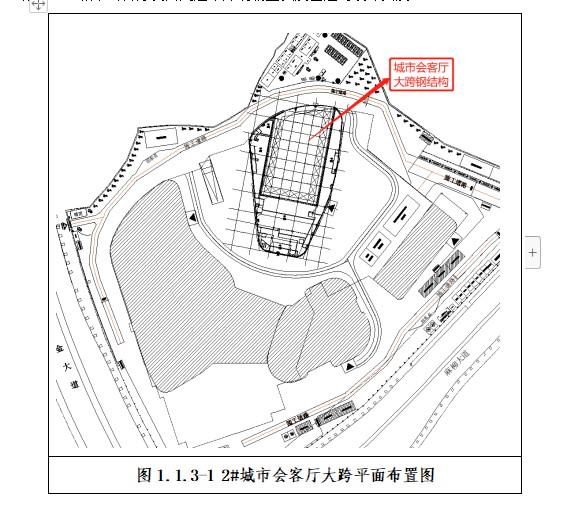

2#城市會客廳大跨鋼結構工程概況及危大工程內容：

本次2#城市會客廳大跨鋼結構危大施工內容包括：預埋件安裝、大跨主桁架、次桁架、次鋼梁、水平支撐安裝、輕鋼屋面維護系統安裝等。其中大跨鋼結構主桁架安裝為超危大工程。

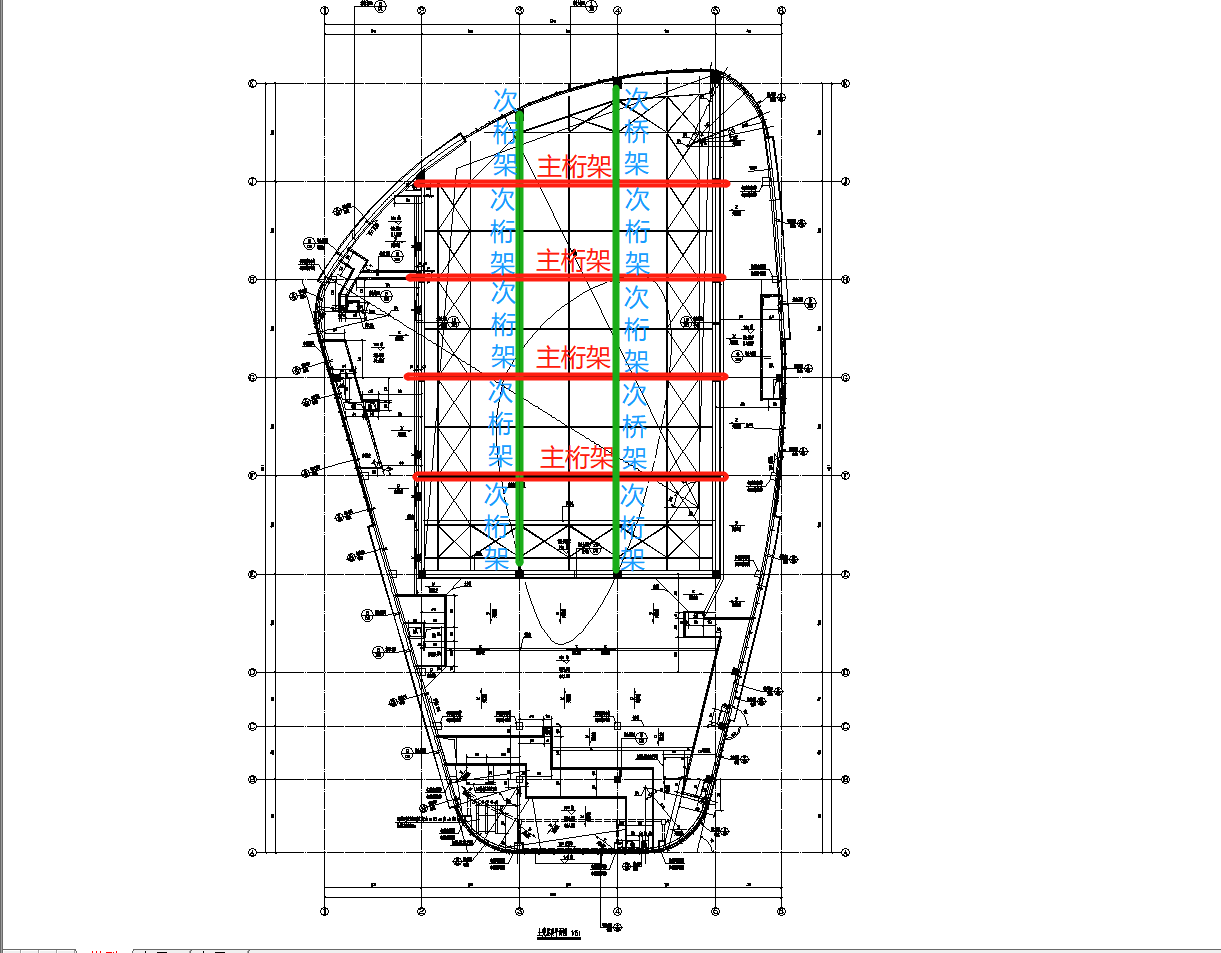

危大工程內容主要特點包括：大跨鋼結構單根重量大、距離遠、精度高、現場安裝條件差、交叉作業面廣、安全風險較大等。大跨鋼結構為鋼框架結構形式，安裝于混凝土結構頂，共由4榀主鋼桁架，10榀次桁架、次鋼梁及水平支撐組成。主鋼桁架為本次鋼結構安裝超危大工作也是最重點及最難點:單跨長度36M，兩榀單跨居中(分別位于軸線G、H軸)最重重量主桁架為26.95噸，由兩支主鋼梁H550x500x20x35(上下弦鋼梁)+鋼梁（腹桿）HW300x300x10x15、H300x300x12x16、HW200x200x8x12、HW150x150x7x10組合而成。兩榀單跨居端邊(分別位于軸線F、J軸)桁架為24.45噸，由主鋼梁H550x400x14x20(上弦鋼梁)、H550x400x14x22(上弦鋼梁)+鋼梁（腹桿）HW300x300x10x15、H300x300x12x16、HW200x200x8x12、HW150x150x7x10組合而成。次鋼桁架連接于主桁架上,分別位于3軸、4軸，次桁架長度為12M,最重次桁架為4.41噸，由主鋼梁H550x300x14x20(上弦鋼梁)、H550x200x14x16(上弦鋼梁)+鋼梁（腹桿）H300x300x12x16、HW200x200x8x12、HW150x150x7x10組合而成。主次桁架每榀安裝間距為12M,安裝高度17.5M,安裝完成屋頂高度為19.4M;其余上下弦次鋼梁及水平支撐重量≤1.69噸。報告大跨鋼結構四周均為建(構）筑物及車庫頂板，吊點距離安裝最遠距離為35M,最近為25M，給安裝帶來及大困難。

 本次2#城市會客廳大跨鋼結構安裝工程量約為318t，材質均為Q355B。本次吊裝因受建(構)筑物外圍混凝土結構(24M高)影響，安裝高度為17.5M,起吊高度為28m。主次鋼桁架為H型梁組合桁架。本次安裝在混凝土強度等級達到要求后再進行安裝施工作業。2#城市會客廳及其周邊車庫混凝土強度已達到設計強度。

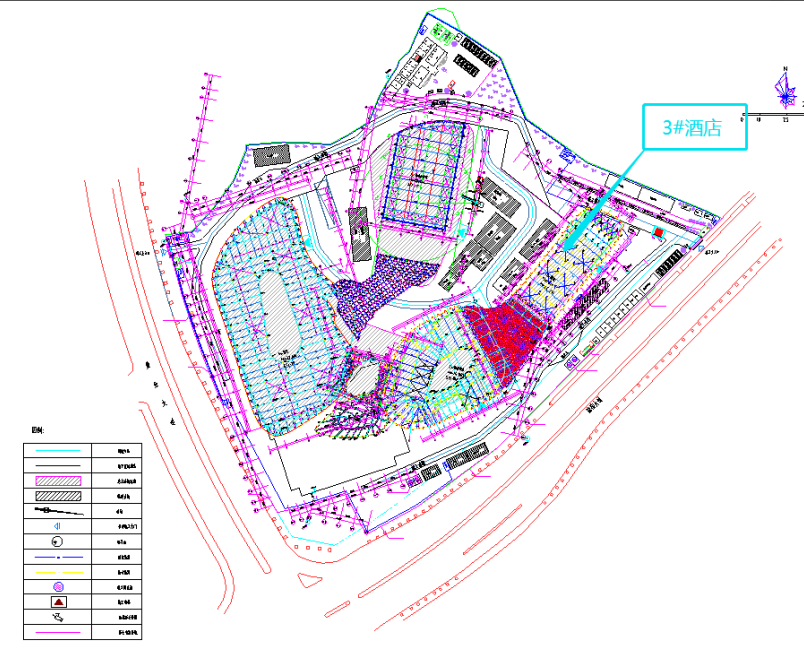

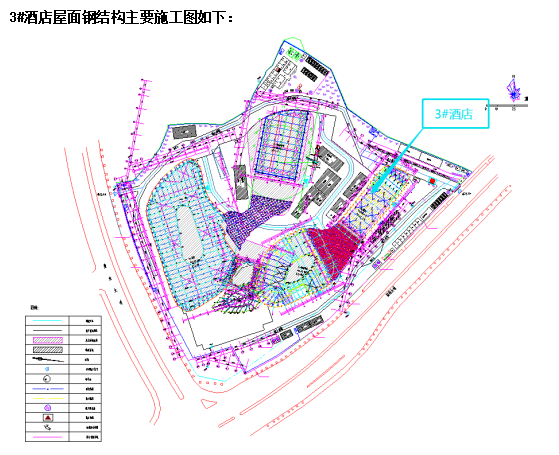

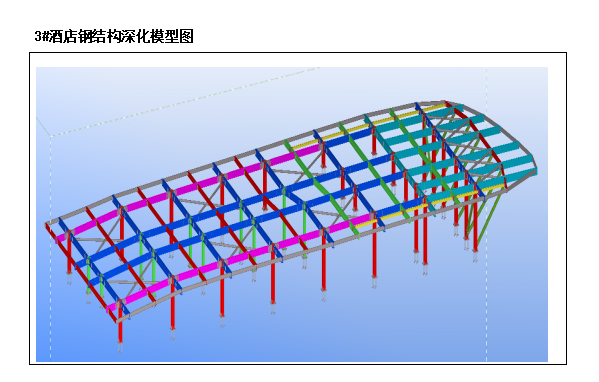

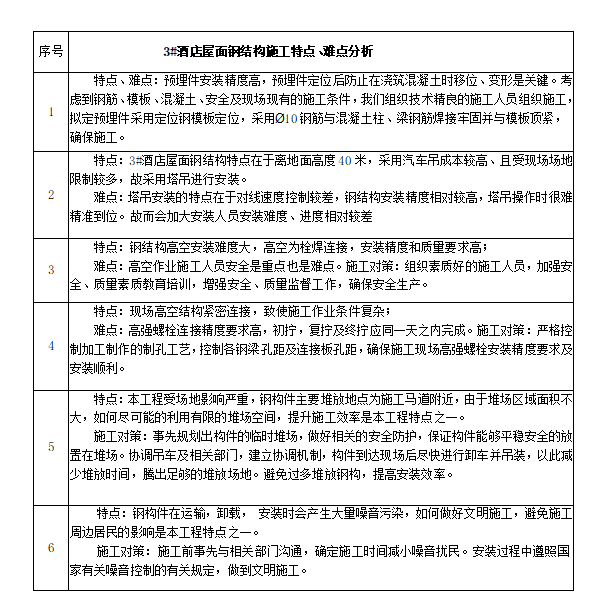

3#酒店屋面鋼結構工程概況及危大工程內容：

本次3#酒店屋面鋼結構危大施工內容包括：預埋件安裝、主鋼梁、次鋼梁、水平支撐安裝、輕鋼屋面維護系統安裝等。

危大工程內容主要特點包括：精度高、現場安裝條件差、交叉作業面廣、安全風險較大等。

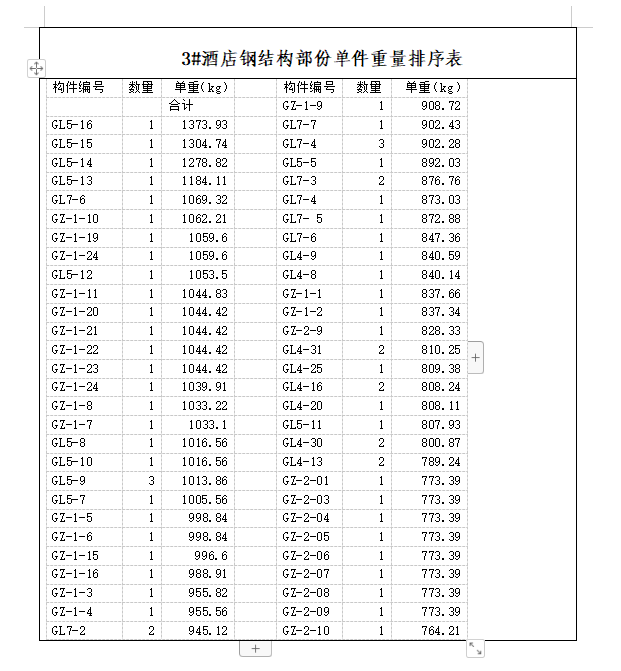

本次3#酒店屋面鋼結構安裝工程量約為118t，材質均為Q235B、Q355B。3#酒店屋面鋼結構安裝高度為離地面高度40米。
